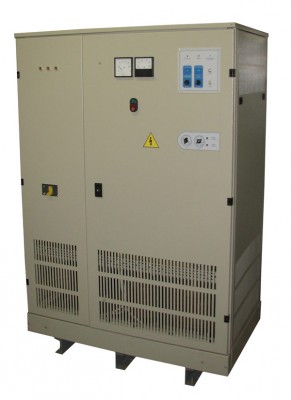

Выпрямитель для электролиза ТПЕ-400-150-УХЛ4

Выпрямители серий ТПВ и ТПЕ предназначены для преобразования переменного тока частотой 50 или 60 Гц в постоянный. Применяются для питания электролизеров в установках получения водорода под давлением. Выпрямители могут применяться для питания гальванических ванн и других нагрузок.

В новой модификации выпрямителя увеличена точность стабилизации и диапазон регулирования напряжения по сравнению с изделиями других изготовителей. Кроме того, применена более полная и современная система внутренней защиты изделия.

Выпрямитель соответствует ГОСТ 18142.1-85.

Выпрямитель имеет систему управления, контроля, защиты и сигнализации, обеспечивающую:

  1. ручное включение и выключение;
  2. ручное переключение на выбранный вид стабилизации;
  3. ручное регулирование и автоматическую стабилизацию выходного тока или напряжения;
  4. контроль выходного тока и напряжения стрелочными приборами;
  5. автоматическое отключение при перегрузках по току и перегреве силовых вентилей и трансформатора;
  6. световую сигнализацию о наличии напряжения питающей сети, виде стабилизации, перегрузках и режимах работы;
  7. автоматическое включение в работу после пропадания и появления вновь напряжения в питающей сети (Режим «автостарт»);
  8. аварийное отключение выпрямителя по сигналу внешней автоматики;
  9. передачу сигнала готовности выпрямителя во внешнюю автоматику (сухой контакт).

Режим «автостарт» – это автоматическое включение после пропадания и последующего восстановления питающей сети с сохранением заданного режима. Выпрямитель имеет два режима работы. С автоматическим включением после пропадания и появления вновь напряжения питающей сети, или без него. Для выбора одного из указанных режимов внутри выпрямителя имеется переключатель с фиксацией в двух положениях.

    Выпрямитель имеет следующие виды защиты:

  • Защита от длительного превышения входного тока из-за повышенной нагрузки, осуществляемая с помощью входного автоматического выключателя.
  • Защита от короткого замыкания силового трансформатора и мостового выпрямителя.
  • Защита от скачкообразного увеличения тока нагрузки, реализуемая путем измерения выходного тока с помощью шунта и последующим отключением тиристоров выпрямителя системой управления.
  • Защита от перегрева силового трансформатора с помощью терморезистора.
  • Защита силовых полупроводниковых приборов от перегрева.

Перечень опций:

  • Опция 1. Цифровой микропроцессорный блок управления. Режим "автостарт" - автоматическое включение после пропадания и последующего восстановления питающей сети с сохранением заданного режима.
  • Опция 2. Дополнительно к Опции 1 - Дублирующие аналоговые приборы контроля питающей сети и выходных параметров.
  • Опция 3. Дистанционное управление по дискретному каналу.
  • Опция 4. Дистанционное управление и удаленной контроль параметров по цифровому протоколу Modbus (для выпрямителя с Опцией 1).
  • Опция 5. Установка реле контроля изоляции с передачей соответствующего сигнала во внешнюю автоматику.

  • Технические характеристики

    Питающая сеть:
    - напряжение, В
    - частота, Гц, ±1%
    - число фаз
    - максимальный длительный входной ток, А

    380
    50
    3
    71
    Потребляемая мощность, кВА 75
    Коэффициент полезного действия, %, не менее 80
    Коэффициент мощности, при максимальной мощности, не менее 0.92
    Выходные параметры:
    - максимальное постоянное напряжение, В
    - максимальный постоянный ток, А

    150
    400
    Режим работы выпрямителя длительный
    Диапазон регулирования выходного тока и напряжения 40…400А
    15…150В
    Точность стабилизации тока (напряжения) относительно номинального (максимального) значения в диапазоне регулирования, % 2
    Полный диапазон регулирования тока и напряжения, % 100
    Показатели надежности:
    - наработка на отказ, не менее, ч
    - ресурс, не менее, ч
    - срок службы, не менее, лет

    5000
    40000
    15
    Габаритные размеры (Ш*Г*В), без учета навесной крыши, мм 1000*600*1400
    Вес, кг 550

    Выпрямитель предназначен для умеренного климата, имеет климатическое исполнение УХЛ4. Выпрямитель размещен в металлическом шкафу со степенью защиты IP20 по стандарту МЭК IEC 598.

    Выпрямитель предназначен для длительной работы в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях в следующих климатических условиях:

    • температура окружающего воздуха от 1 до 35 °С;
    • относительная влажность воздуха не более 80 % при температуре 25 °С;
    • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, вредных газов и паров, разрушающих металл и изоляцию.

    Выпрямитель предназначен для работы в среде, удовлетворяющей требованиям санитарных норм проектирования промышленных предприятий в части гальванических цехов, в местах, исключающих попадание брызг электролита, с соблюдением условий эксплуатации и технического обслуживания.

    В части воздействия механических факторов допускается вибрации в вертикальном направлении в диапазоне частот 1-35 Гц с ускорением не более 15 м/с2.

    Группа механического исполнения М1 по ГОСТ 17516.1-90.

    Качество энергии питающей сети должно отвечать следующим требованиям:

    • отклонение напряжения от номинального значения не более ±10 %;
    • отклонение частоты от номинальной не более ±1 %.

    Гарантийный срок эксплуатации выпрямителя ТПЕ-400-150-УХЛ4-11 составляет 2 года с момента отгрузки.
