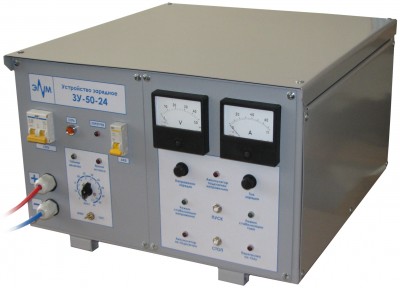

Устройство зарядное ЗУ-50-24
Зарядное устройство ЗУ-50-24 предназначено для зарядки всех типов щелочных и кислотных аккумуляторных батарей с номинальным напряжением от 6 В до 24 В регулируемым стабилизированным током до 50 А. Зарядное устройство предназначено для работы от однофазной сети переменного тока 220 В, 50 Гц
Выпрямитель может быть использован для зарядки аккумуляторных батарей:
- щелочных номинальным напряжением от 6 до 24 В, емкостью от 40 до 300 А-час;
- кислотных номинальным напряжением от 6 до 24 В, емкостью от 60 до 500 А-час.
Выпрямитель зарядный изготавливается в соответствии с общими техническими условиями по ГОСТ 18142.1-85.
Гарантийный срок эксплуатации 2,5 года.
Суммарная емкость одновременно заряжаемых батарей с номинальным напряжением 12 В составляет 800 ампер-часов при 10 часовом режиме зарядки.
Качество и полнота зарядки достигаются за счет стабилизации параметров и автоматизации процесса зарядки. Путем регулировки напряжения устанавливается предельное (конечное) напряжение заряжаемого аккумулятор, а путем регулировки тока - начальный ток зарядки. Затем в процессе зарядки по мере увеличения напряжения на аккумуляторе ток зарядки спадает. При правильном выборе заданного (конечного) напряжения на аккумуляторе реализуется автоматическая зарядка аккумулятора на его полную емкость без перегрева и кипения электролита. Использование таймера создает дополнительные удобства в работе.
В изделии предусмотрена термозащита и защита от коротких замыканий и неправильного подключения аккумулятора
Систематическое применение ЗУ-50-24 позволяет увеличить фактический срок службы аккумуляторных батарей за счет автоматического поддержания оптимальных параметров режима зарядки.
Технические характеристики:
| Вид питающей сети | однофазная |
| Номинальное напряжение питающей сети, В | 220 |
| Номинальная частота питающей сети, Гц | 50 |
| Предельное значение отклонения напряжения питающей сети, % | ± 10 |
| Мощность, потребляемая устройством из питающей сети, кВА, не более | 2,2 |
| Количество независимых каналов зарядки | 1 |
| Диапазон плавного регулирования выходного напряжения, В | 0…34 |
| Диапазон плавного регулирования выходного тока, А | 0…50 |
| Нестабильность выходного напряжения в диапазоне (6…34 В) в режиме стабилизации напряжения, %, не более * | ± 2 |
| Нестабильность выходного тока в диапазоне (20…50 А) в режиме стабилизации тока, %, не более * | ± 2 |
| Отклонение напряжения от ранее выставленного значения при автоматическом переходе из режима стабилизации тока в режим стабилизации напряжения, В, не более | ± 1 |
| Количество диапазонов выдержки таймера | 2 |
| Количество шагов в диапазоне таймера | 11 |
| Дискретность выдержки таймера в диапазоне от 5-ти минут до 55-ти минут, мин | 5 |
| Дискретность выдержки таймера в диапазоне от 1-го часа до 11-ти часов, час. | 1 |
| Масса, кг, не более | 36 |
| Габаритные размеры (высота/глубина/ширина), мм, не более | 300*500*460 |
* После 50% скачкообразного увеличения или уменьшения сопротивления нагрузки относительно установленного.
Условия эксплуатации:
- высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;
- температура окружающего воздуха от –10 °С до +30 °С;
- не допускается эксплуатация при выпадении инея внутри выпрямителя;
- верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
- окружающая среда не взрывоопасная, не содержащая агрессивных газов, паров, токопроводящей пыли и водяных паров;
- категория размещения 3.1 (в нерегулярно отапливаемых помещениях);
- режим работы выпрямителя длительный.
Принимаются заявки на изготовление и поставку устройств типа ЗУ-50-24 с другими выходными параметрами мощностью до 3 кВт.
