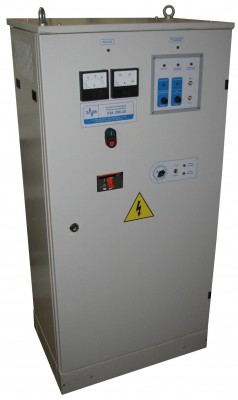

Устройство зарядное автоматизированное УЗА-200-60
Устройство зарядное автоматизированное предназначено для зарядки тяговых аккумуляторных батарей электропогрузчиков и электрокаров стабилизированным выпрямленным током.
Выпрямитель может быть использован для зарядки аккумуляторных батарей:
- щелочных номинальным напряжением от 9 до 42 В, емкостью от 150 до 1200 А-час;
- кислотных номинальным напряжением от 12 до 36 В, емкостью от 250 до 2000 А-час.
Выпрямитель зарядный изготавливается в соответствии с общими техническими условиями по ГОСТ 18142.1-85.
Гарантийный срок эксплуатации 2,5 года.
Функциональные возможности зарядного устройства:
- автоматический режим зарядки;
- возможность стабилизации зарядного тока или зарядного напряжения;
- индикация текущего параметра, по которому происходит стабилизация (ток или напряжение);
- защита от неправильного включения, перегрузок, короткого замыкания;
- уставка времени зарядки до 99 часов;
- принудительное охлаждение;
- двухступенчатый режим зарядки для кислотных батарей (опция)
Новая модификация выпрямителя зарядного оснащается компактным блоком управления, выполненным на микросхемах повышенной степени интеграции, что повышает надежность, точность стабилизации тока и напряжения.
Условия эксплуатации:
- высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;
- температура окружающего воздуха от –10 °С до +40 °С; не допускается эксплуатация при выпадении инея внутри выпрямителя;
- верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
- окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, не насыщенная разрушающей пылью и водяными парами, с содержанием не токопроводящей пыли не более 0,2мг/м³.
В части воздействия механических факторов группа условий эксплуатации М2.
Рабочее положение выпрямителя в пространстве — вертикальное, допускается отклонение от вертикали не более 5° в любую сторону.
Режим работы выпрямителя — длительный.
Технические характеристики УЗА-200-60:
| Напряжение питающей сети, В | 3x380 |
| Частота питающей сети, Гц | 50 |
| Номинальный ток на выходе, А | 200 |
| Номинальное напряжение на выходе, В | 60 |
| Диапазон регулирования тока, % | 10...100 |
| Диапазон регулирования напряжения, % | 20...100 |
| Точность автоматического поддержания заданного тока на выходе в % от номинального | ± 2 |
| Номинальная мощность на выходе, кВт | 11,2 |
| КПД, % | 88 |
| Масса, кг, не более | 150 |
| Габаритные размеры, мм, не более | 600х400х1250 |
Средний ресурс работы 40000 часов, наработка на отказ 20000 часов.
Комплект поставки
| Устройство зарядное автоматизированное УЗА-200-60 | 1 |
| Паспорт | 1 |
