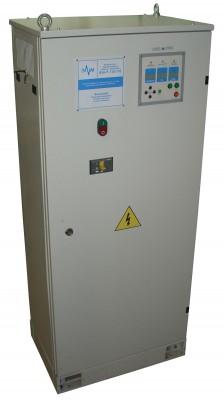

Выпрямитель - преобразователь зарядно-разрядный ВЗА-Р-200-110
Зарядно-разрядное устройство – автоматический выпрямитель - преобразователь ВЗА-Р-200-110 предназначен для зарядки и разрядки всех типов (кислотных или щелочных) тяговых или стартерных аккумуляторных батарей комбинированным методом. Выпрямитель – преобразователь обеспечивает разрядку аккумуляторных батарей в режиме рекуперации энергии аккумуляторов в питающую сеть с окончанием разрядки по произвольно заданному конечному напряжению на разряжаемой аккумуляторной батарее.
Выпрямитель может быть использован для зарядки аккумуляторных батарей:
- щелочных номинальным напряжением от 12 до 83 В, емкостью от 120 до 900 А-час;
- кислотных номинальным напряжением от 12 до 110 В, емкостью от 200 до 1500 А-час.
Выпрямитель-преобразователь производится согласно техническим условиям ТУ 3416-002-206764426-2010, а также соответствует общим техническим условиям на выпрямители по ГОСТ 18142.1-85. Сертификат соответствия РОСС RU.АЯ36.Н25174 №0182300.
Выпрямитель - преобразователь обеспечивает:
- программируемые, автоматические режимы зарядки и разрядки, режим подзарядки;
- быстродействующую защиту от неправильного подключения аккумулятора, перегрузок, короткого замыкания, тепловую защиту силового трансформатора и силовых полупроводниковых приборов;
- цифровую индикацию и точную стабилизацию параметров.
Функциональные возможности преобразователя:
- стабилизация зарядного и разрядного тока, зарядка аккумулятора до заданного напряжения, а также разрядка аккумулятора до необходимого напряжения на батарее по окончанию разрядки;
- индикация текущего параметра, по которому происходит стабилизация (по току или по напряжению);
- программирование и цифровая уставка времени зарядки и разрядки от 10 минут до 99 часов и (или) необходимой величины ёмкости при зарядке или разрядке в ампер-часах;
- запрограммированы типовые зарядные кривые IUa, IUIa, I0Ia, Wa, W0Wa, которые выбираются пользователем зарядного устройства;
- преобразователь функционирует при любом порядке чередования фаз питающей сети;
- автоматическое включение после пропадания и последующего восстановления сети, с продолжением работы и сохранением всех уставок;
- управление контрольно - тренировочными циклами зарядки – разрядки, в том числе многостадийными, автоматическую реализацию заданных циклов с пульта управления – по отдельному указанию при заказе (опция);
- в энергонезависимой памяти изделия может храниться до 20 программ при числе этапов в каждом цикле зарядки - разрядки до 10.
Технические характеристики:
| Напряжение питающей сети, В | 3x380 |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность, кВА, не более | 23 |
| Номинальный ток на выходе при зарядке и разрядке, А | 200 |
| Диапазон регулирования тока зарядки и разрядки, в % от номинального | 5 - 100 |
| Номинальное напряжение на выходе, В | 110 |
| Диапазон номинального напряжения обслуживаемых аккумуляторов, В | 12 – 95 |
| Диапазон конечного напряжения разряжаемых аккумуляторов, В | 5 – 95 |
| Номинальная мощность на выходе, кВт | 22,0 |
| Точность стабилизации напряжения зарядки, в % от номинального | ± 2 |
| Точность автоматического поддержания заданного тока на выходе, в % от номинального | ± 2 |
| Диапазон выдержек таймера | 10 мин – 99 час |
| Шаг изменения выходного напряжения, В | 1 |
| Шаг изменения выходного тока, А | 1 |
| Габаритные размеры, мм | 600х430х1450 |
| Масса, кг, не более | 250 |
| Средний ресурс работы, час | 40000 |
| Наработка на отказ, час | 20000 |
Условия эксплуатации:
- высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;
- температура окружающего воздуха от –10 °С до +40 °С; не допускается эксплуатация при выпадении инея внутри выпрямителя;
- верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
- окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, не насыщенная разрушающей пылью и водяными парами, с содержанием не токопроводящей пыли не более 0,2 мг/м³.
Гарантийный срок эксплуатации – 12 месяцев.
