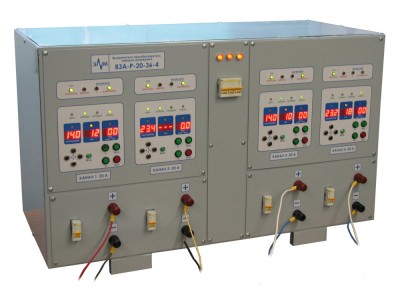

Выпрямитель - преобразователь зарядно-разрядный ВЗА-Р-20-36-4 ЭМ

Четырехканальное зарядно-разрядное устройство – автоматический выпрямитель - преобразователь ВЗА-Р-20-36-4 ЭМ предназначено для групповой зарядки и разрядки всех типов аккумуляторных батарей. Каждый из каналов является полностью независимым и гальванически развязанным. К каждому из каналов зарядки – разрядки могут подключаться до двух аккумуляторов напряжением 12 В емкостью до 200 ампер-часов каждый.

Выпрямитель – преобразователь является энергосберегающим устройством, обеспечивая разрядку аккумуляторных батарей в режиме рекуперации энергии аккумуляторов в питающую сеть.

Выпрямитель-преобразователь производится согласно техническим условиям ТУ 3416-002-206764426-2010, а также соответствует общим техническим условиям на выпрямители по ГОСТ 18142.1-85. Сертификат соответствия РОСС RU.АЯ36.Н25174 №0182300.

Выпрямитель-преобразователь обеспечивает:

  • программируемый, автоматический режим зарядки и разрядки;
  • быстродействующую защиту от неправильного включения, перегрузок, короткого замыкания, включения на холостом ходу;
  • цифровую индикацию и точную стабилизацию параметров.

Зарядка аккумуляторов производится стабилизированным током до заданного напряжения. Разрядка аккумуляторов производится также стабилизированным током до заранее заданного напряжения аккумуляторных батарей на конечном этапе разрядки. Каждый из этапов зарядки – разрядки может быть запрограммирован по длительности или по полученному – отданному заряду в ампер-часах. Предусмотрен режим окончания зарядки по отсутствию изменения напряжения на заряженном аккумуляторе в течение заданного времени.

Функциональные возможности преобразователя:

  • индикация текущего параметра, по которому происходит стабилизация (по току или по напряжению);
  • программирование и цифровая уставка времени зарядки и разрядки от 10 минут до 99 часов и (или) необходимой величины ёмкости при зарядке или разрядке в ампер-часах;
  • запрограммированы типовые зарядные кривые IUa, IUIa, I0Ia, Wa, W0Wa, которые выбираются пользователем зарядно-разрядного устройства;
  • выпрямитель-преобразователь функционирует при любом порядке чередования фаз питающей сети;
  • автоматическое включение после пропадания и последующего восстановления сети, с продолжением работы и сохранением всех уставок (автостарт);
  • автоматический переход из режима зарядки в режим разрядки и наоборот по заданной программе;
  • управление контрольно - тренировочными циклами зарядки – разрядки, в том числе многостадийными, автоматическую реализацию заданных циклов с пульта управления.

Технические характеристики ВЗА Р-20-36-4:

Напряжение питающей сети, В 3x380
Частота питающей сети, Гц 50
Потребляемая мощность, кВА, не более 4
Число выходных каналов 4
Максиамальный ток каждого канала при зарядке и разрядке, А 20
Максимальное напряжение на выходе, В 36
Точность стабилизации напряжения зарядки и разрядки в % от номинального ± 2
Точность автоматического поддержания заданного тока на выходе в % от номинального ± 2
Диапазон выдержек таймера 10 мин – 99 час
Шаг задания напряжения окончания разрядки или напряжения стабилизации, В 0,1
Шаг изменения выходного тока, А 1
Габаритные размеры, мм 900х430х560
Масса, кг, не более 100
Средний ресурс работы, час 40000
Наработка на отказ, час 8000
    Существенные отличия ВЗА-Р-20-36-4 ЭМ от изделий – аналогов:
  • меньшие габариты и вес;
  • программирование заданных режимов;
  • возможность задавать произвольные значения напряжения окончания разрядки;
  • при пропадании или временной неисправности сети автоматическое продолжение зарядки - разрядки после восстановления сети;
  • индикация всех состояний и характера неисправности.

Гарантийный срок эксплуатации - 2,5 года.

Условия эксплуатации:

  • высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;
  • температура окружающего воздуха от –10 °С до +40 °С; не допускается эксплуатация при выпадении инея внутри выпрямителя;
  • верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
  • окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, не насыщенная разрушающей пылью и водяными парами, с содержанием не токопроводящей пыли не более 0,2 мг/м³.

В части воздействия механических факторов группа условий эксплуатации М2.

Рабочее положение выпрямителя в пространстве — вертикальное, допускается отклонение от вертикали не более 5° в любую сторону.

Режим работы выпрямителя — длительный.

Внимание!
Принимаются заявки на изготовление двухканальных изделий - ВЗА-Р-30-36-2 ЭМ, а также изделий с выходным током каждого канала 40А, 50А, 63А – например, ВЗА-Р-63-36-4 ЭМ, ВЗА-Р-63-36-2 ЭМ.
