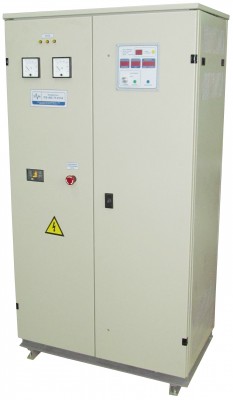

Выпрямитель для электролиза ТПЕ-400-75-УХЛ4
Выпрямители серий ТПВ и ТПЕ предназначены для преобразования переменного тока частотой 50 или 60 Гц в постоянный. Применяются для питания электролизеров в установках получения водорода под давлением. Выпрямители могут применяться для питания гальванических ванн и других нагрузок.
В новой модификации выпрямителя увеличена точность стабилизации и диапазон регулирования напряжения по сравнению с изделиями других изготовителей. Кроме того, применена более полная и современная система внутренней защиты изделия.
Выпрямитель соответствует ГОСТ 18142.1-85.
Выпрямитель имеет систему управления, контроля, защиты и сигнализации, обеспечивающую:
- ручное включение и выключение;
- ручное переключение на выбранный вид стабилизации;
- ручное регулирование и автоматическую стабилизацию выходного тока или напряжения;
- контроль выходного тока и напряжения стрелочными приборами;
- автоматическое отключение при перегрузках по току и перегреве силовых вентилей и трансформатора;
- световую сигнализацию о наличии напряжения питающей сети, виде стабилизации, перегрузках и режимах работы.
- автоматическое включение в работу после пропадания и появления вновь напряжения в питающей сети.
Выпрямитель имеет два режима работы. С автоматическим включением после пропадания и появления вновь напряжения питающей сети, или без него. Для выбора одного из указанных режимов внутри выпрямителя имеется переключатель с фиксацией в двух положениях.
-
Выпрямитель имеет следующие виды защиты:
- Защита от длительного превышения входного тока из-за повышенной нагрузки, осуществляемая с помощью входного автоматического выключателя.
- Защита от короткого замыкания силового трансформатора и мостового выпрямителя.
- Защита от скачкообразного увеличения тока нагрузки, реализуемая путем измерения выходного тока с помощью шунта и последующим отключением тиристоров выпрямителя системой управления.
- Защита от перегрева силового трансформатора с помощью терморезистора.
- Защита силовых тиристоров от перегрева.
Технические характеристики импульсного полупроводникового преобразователя
| Питающая сеть:
- напряжение, В - частота, Гц, ±1% - число фаз - максимальный длительный входной ток, А |
380 50 3 71 |
| Потребляемая мощность, кВА | 47 |
| Коэффициент полезного действия, %, не менее | 80 |
| Коэффициент мощности, при максимальной мощности, не менее | 0.92 |
| Выходные параметры:
- максимальное постоянное напряжение, В - максимальный постоянный ток, А |
75 400 |
| Режим работы выпрямителя | длительный |
| Диапазон регулирования выходного тока и напряжения | 40…400А
7,5…75В |
| Точность стабилизации тока (напряжения) относительно номинального (максимального) значения в диапазоне регулирования, % | 2 |
| Полный диапазон регулирования тока и напряжения, % | 100 |
| Показатели надежности:
- наработка на отказ, не менее, ч - ресурс, не менее, ч - срок службы, не менее, лет |
5000 40000 15 |
| Габаритные размеры (Ш*Г*В), без учета навесной крыши, мм | 800*600*1600 |
| Вес, кг | 400 |
Выпрямитель предназначен для умеренного климата, имеет климатическое исполнение УХЛ4. Выпрямитель размещен в металлическом шкафу со степенью защиты IP20 по стандарту МЭК IEC 598.
Выпрямитель предназначен для длительной работы в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях в следующих климатических условиях:
- температура окружающего воздуха от 1 до 35 °С;
- относительная влажность воздуха не более 80 % при температуре 25 °С;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, вредных газов и паров, разрушающих металл и изоляцию.
Выпрямитель предназначен для работы в среде, удовлетворяющей требованиям санитарных норм проектирования промышленных предприятий в части гальванических цехов, в местах, исключающих попадание брызг электролита, с соблюдением условий эксплуатации и технического обслуживания.
В части воздействия механических факторов допускается вибрации в вертикальном направлении в диапазоне частот 1-35 Гц с ускорением не более 15 м/с2.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Качество энергии питающей сети должно отвечать следующим требованиям:
- отклонение напряжения от номинального значения не более ±10 %;
- отклонение частоты от номинальной не более ±1 %.
Гарантийный срок эксплуатации выпрямителя ТПЕ-400-75-УХЛ4-11 составляет 2 года с момента отгрузки.
